量产杀器！P-Mapnet：利用低精地图SDMap先验，建图性能暴力提升近20个点！

写在前面

当前自动驾驶系统摆脱对高精度地图依赖的算法之一，是利用远距离范围下的感知表现依然较差的现实依然较差。为此，我们提出了P-MapNet，其中的“P”专注于融合地图先验来提高模型性能。具体来说，我们利用了SDMap和HDMap中的先验信息：一方面，我们从OpenStreetMap中提取了弱对准的SDMap数据，并将其编码为独立的条款来支持输入。严格修改输入与实际HD Map存在弱对齐的问题，我们基于Cross-attention机制的结构能够自适应地关注SDMap骨架，并带来显著的性能提升；另一方面，我们提出了一种使用MAE来捕捉HDMap的先验分布的refine模块，该模块有助于生成更符合实际地图的分布，有助于减小遮挡、伪影等影响。我们在nuScenes和Argoverse2数据集上进行了广泛的实验验证。

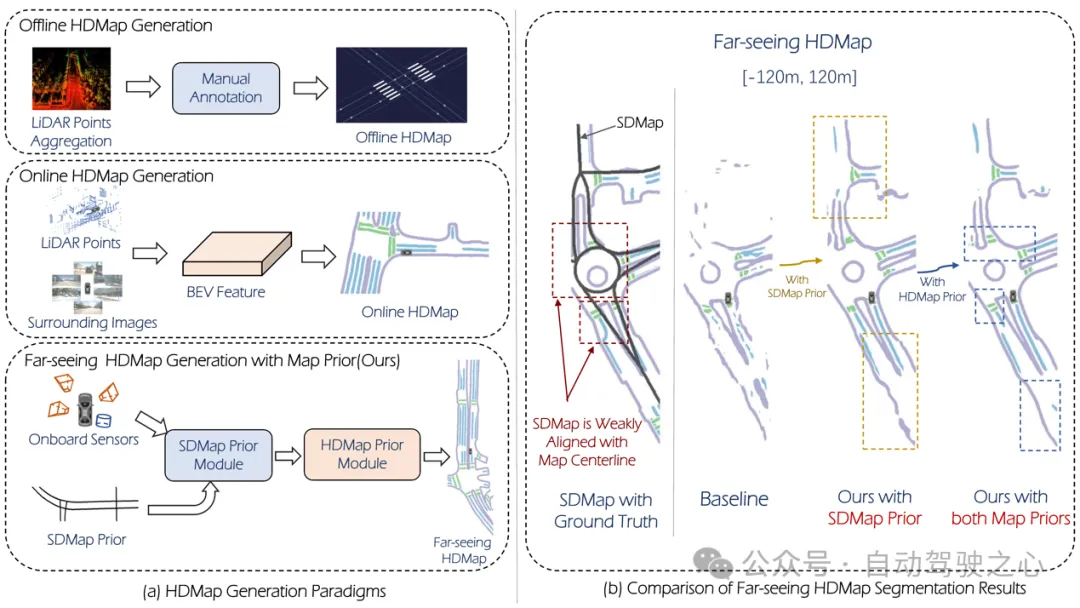

图 1

总结来说我们的贡献如下：

我们的SDMap先进能够提升在线地图生成性能，包含了栅格化（最多可提高18.73 mIoU）和量化化（最多可提高8.50 mAP）两种地图表现。

（2）我们的HDMap先验能够将地图感知指标提升最多6.34%。

（3）P-MapNet可以切换到不同的推理模式，以在精度和效率之间进行权衡。

P-MapNet是一种远距离HD Map生成的解决方案，对于较远的感知范围能够带来更大的改进。我们的代码和模型已经公开发布在https://jike5.github.io/P-MapNet/。

概述P-MapNet

整体框架如图 2所示。

图 2

输入： 系统输入为点云：、环视相机：，其中为环视相机数量。通常的HDMap生成任务(例如HDMapNet)可以定义为：

其中表示特征提取，表示segmentation head，则是HDMap的预测结果。

我们所提出的P-MapNet融合了SD Map和HD Map先验，这种新任务( setting)可以表示为：

其中，表示SDMap先验，表示本文所提的refinement模块。模块通过预训练的方式学习HD Map分布先验。类似的，当只使用SDMap先验时，则得到 -only setting：

输出：对于地图生成任务，通常有两种地图表示形式：栅格化和矢量化。在本文的研究中，由于本文所设计的两个先验模块更适合栅格化输出，因此我们主要集中在栅格化的表示上。

3.1 SDMap Prior 模块

SDMap数据生成

本文基于nuScenes和Argoverse2数据集进行研究，使用OpenStreetMap数据生成以上数据集对应区域的SD Map数据，并通过车辆GPS进行坐标系变换，以获取对应区域的SD Map。

BEV Query

如图2中所示，我们首先分别对图像数据进行特征提取和视角转换、对点云进行特征提取，得到BEV特征。然后将BEV特征通过卷积网络进行下采样后得到新的BEV特征：，将该特征图展平得到BEV Query。

SD Map先验融合

对于SD Map数据，通过卷积网络进行特征提取后，得到的特征与BEV Query进行Cross-attention机制：

经过交叉注意力机制后得到的BEV特征通过segmentation head可以获得地图元素的初始预测。

3.2、HDMap Prior 模块

直接将栅格化的HD Map作为原始MAE的输入，MAE则会通过MSE Loss进行训练，从而导致无法作为refinement模块。因此在本文中，我们通过将MAE的输出替换为我们的segmentation head。为了让预测的地图元素具有连续性和真实性(与实际HD Map的分布更贴近)，我们使用了一个预训练的MAE模块来进行refine。训练该模块包含两步：第一步上使用自监督学习训练MAE模块来学习HD Map的分布，第二步是通过使用第一步得到的权重作为初始权重，对网络的所有模块进行微调。

第一步预训练时，从数据集中获取的真实HD Map经过随机mask后作为网络输入，训练目标则为补全HD Map：

第二步fine-tune时，则使用第一步预训练的权重作为初始权重，完整的网络为：

4、实验

4.1 数据集和指标

我们在两个主流的数据集上进行了评测：nuScenes和Argoverse2。为了证明我们所提方法在远距离上的有效性，我们设置了在三种不同的探测距离：, , 。其中，范围中BEV Grid的分辨率为0.15m，另外两种范围下分辨率为0.3m。我们使用mIOU指标来评估栅格化预测结果，使用mAP来评估矢量化预测结果。为了评估地图的真实性，我们还使用了LPIPS指标作为地图感知指标。

4.2 结果

与SOTA结果对比：我们对所提的方法与当前SOTA方法在短距离（60m × 30m）和长距离（90m × 30m）下的地图生成结果进行比较。如表II所示，我们的方法在与现有的仅视觉和多模态（RGB LiDAR）方法相比表现出更优越的性能。

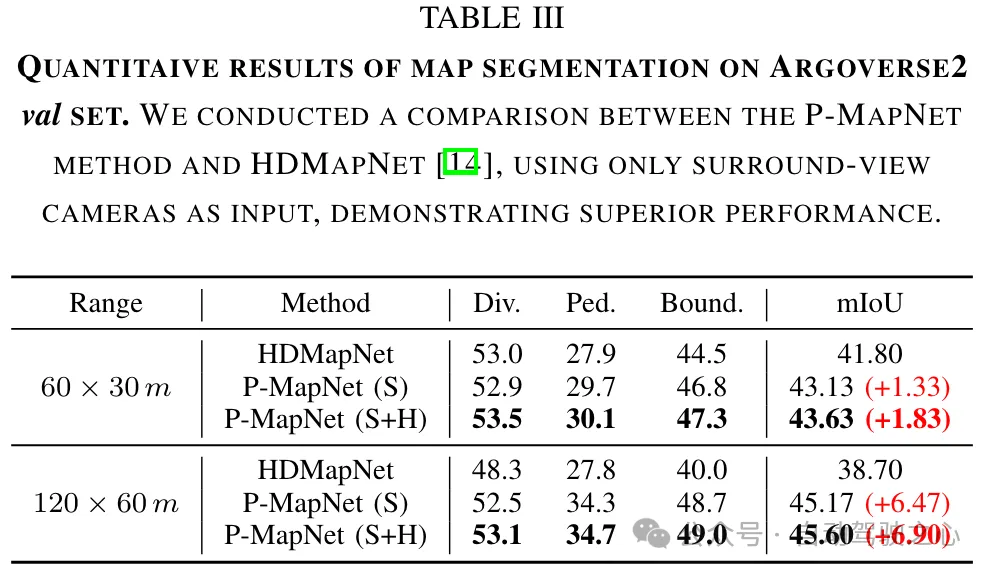

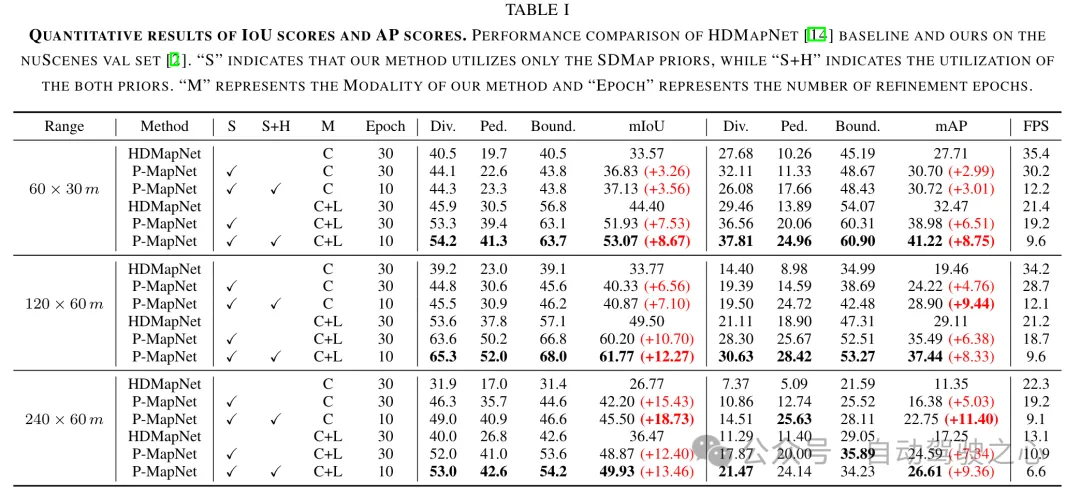

我们在不同距离和使用不同传感器模式下，与HDMapNet [14] 进行了性能比较，结果总结在表I和表III中。我们的方法在240m×60m范围的mIOU上取得了13.4%改进。随着感知距离超出或甚至超过传感器检测范围，SDMap先验的有效性变得更加显著，从而验证了SDMap先验的功效。最后，我们利用HD地图先验通过将初始预测结果精细化以使其更加真实，并消除了错误结果，进一步带来了性能提升。

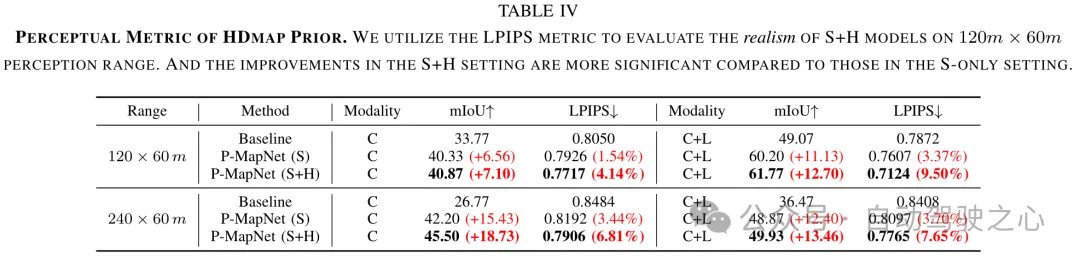

HDMap先验的感知度量指标。HDMap先验模块将网络的初始预测映射到HD地图的分布上，使其更加真实。为了评估HDMap先验模块输出的真实性，我们利用了感知度量LPIPS 数值越低表示性能越好）进行评测。如表IV所示，在 setting 中LPIPS指标要比 -only setting 中的提升更大。
