NVIDIA AI加速卡的热度不可否认，成为当下最抢手的产品。有分析指出，全球对H100的需求量高达43.2万块，但交付周期需要长达3-6个月
价格更是一路走高，H100目前已经卖到3.5万美元左右，而且很多时候是有钱也买不到。
微博网友“饭统戴老板”对H100的物料硬件成本进行了分析，并结合相关数据资料，提出了一些有趣的观点

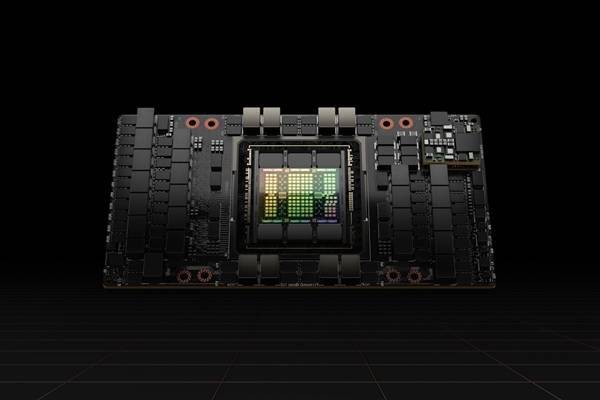

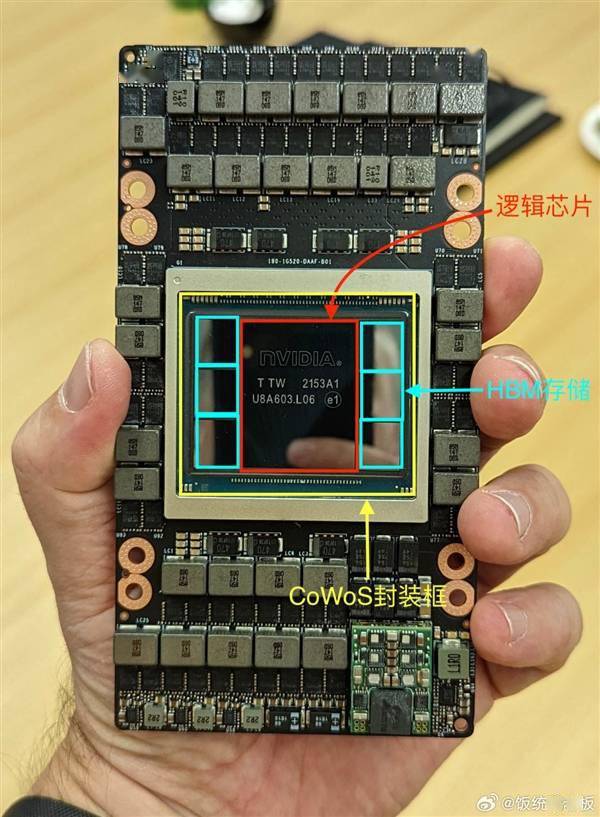

H100的物料成本(BOM)包括三个主要部分：核心逻辑芯片、HBM内存芯片和CoWoS封装。此外，还包括PCB电路板和其他元器件等
H100核心逻辑芯片的面积为814平方毫米，采用台积电4N工艺制造(5nm )，该节点下一块300mm晶圆的报价为1.34万美元，面积大约70695平方毫米，理论上能切割80多颗H100，再结合良率、损耗，就算65颗好了，单颗价格200美元左右。
HBM3内存芯片来自韩国SK海力士，一共六颗，单颗容量16GB，而每GB价格大约15美元，合计1500美元左右——是的，比核心芯片贵多了。
CoWoS封装来自台积电技术，成本不详，但台积电财报称CoWoS工艺的营收占比为7％，客户只有NVIDIA、AMD，分析师Robert Castellano据此推算制造一颗H100需要723美元左右。
三者合计约2500美元，其中台积电拿走约1000美元，其他物料合计约3000美元左右
H100的毛利率超过了90％，这意味着它的利润非常高！
在H100、A100、A800等加速卡产品的推动下，NVIDIA今年二季度的毛利率已经达到了惊人的70％
当然，这只是纯硬件成本，而比硬件更珍贵的是软件，是生态，这才是NVIDIA真正无敌的地方，这才是无论Intel还是AMD都难以企及的地方。
CUDA的强大和易用性是众所周知的，这正是NVIDIA数十年来投入数百亿研发资金的成果。目前，NVIDIA在全球拥有超过2万名软硬件工程师
在排除各种成本的情况下，NVIDIA的净利率仍然保持在30-40％左右，这就是他们的实力！
