原标题：GraphAlign: Enhancing Accurate Feature Alignment by Graph matching for Multi-Modal 3D Object Detection

需要重写的内容是：论文链接：https://arxiv.org/pdf/2310.08261.pdf

作者单位：北京交通大学 河北科技大学 清华大学

论文思路：

LiDAR 和相机是自动驾驶中3D目标检测的互补传感器。然而，研究点云和图像之间的非自然交互具有挑战，关键在于如何进行异构模态的特征对齐。目前，许多方法仅通过投影校准实现特征对齐，而忽略了传感器之间坐标转换精度误差的问题，导致性能次优。本文提出了一种名为GraphAlign的更准确的特征对齐策略，通过图匹配来进行3D目标检测。具体而言，本文将图像分支中语义分割编码器的图像特征与LiDAR分支中3D稀疏CNN的点云特征进行融合。为了减少计算量，本文利用欧氏距离计算在点云特征子空间内进行最近邻关系构造。通过图像和点云之间的投影校准，将点云特征的最近邻投影到图像特征上。然后，通过将单个点云的最近邻与多个图像进行匹配，本文搜索更合适的特征对齐。此外，本文还提供了一个自注意力模块，以增强重要关系的权重，从而微调异构模态之间的特征对齐。在nuScenes基准测试中进行了大量实验证明了本文提出的GraphAlign的有效性和效率

主要贡献：

本文提出了 GraphAlign，一种基于图匹配(graph matching)的特征对齐框架，来解决多模态 3D 目标检测中的未对齐问题。

本文提出图特征对齐(Graph Feature Alignment)（GFA）和自注意力特征对齐(Self-Attention Feature Alignment)（SAFA）模块来实现图像特征和点云特征的精确对齐，这可以进一步增强点云和图像模态之间的特征对齐，从而提高检测精度。

通过使用KITTI和nuScenes两个基准进行实验，我们证明了GraphAlign可以有效提高点云检测的精度，尤其是在远距离目标检测方面

网络设计：

图 1. 特征对齐策略的比较

(a) 基于投影的方法可以快速建立模态特征之间的关系，但可能会因传感器误差而出现未对齐的情况。 (b) 基于注意力的方法通过学习对齐来保留语义信息，但计算成本较高。 (c) 本文提出的 GraphAlign 使用基于图的特征对齐来匹配模态之间更合理的对齐，从而减少计算量并提高准确性。

图 2. GraphAlign 的框架。

重新写成中文如下：它由图特征对齐（GFA）模块和自注意力特征对齐（SAFA）模块组成。GFA模块接收图像和点云特征作为输入，利用投影校准矩阵将3D位置转换为2D像素位置，构建局部邻域信息来查找最近邻，并结合图像和点云特征。SAFA模块通过自注意力机制对K近邻之间的上下文关系进行建模，以增强融合特征的重要性，并最终选择最具代表性的特征

图 3. GFA 处理流程

(a) 传感器精度误差导致未对齐。 (b) GFA通过点云特征中的图建立邻近关系。 (c) 本文将点云特征投影到图像特征上，并获得图像特征的 K 个最近邻。 (d) 本文执行一对多融合，具体来说，通过将每个单独的点云特征与 K 个相邻图像特征融合来实现更好的对齐。

图 4.SAFA 模块流程

我们简化了head和max模块，SAFA模块的目的是改善K邻域之间的全局上下文信息，以增强融合特征的表示

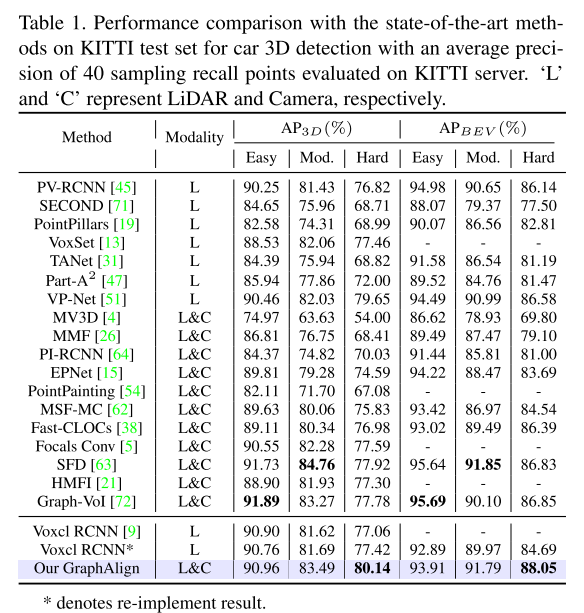

实验结果：

引用：

Song, Z., Wei, H., Bai, L., Yang, L., & Jia, C. (2023). GraphAlign: Enhancing Accurate Feature Alignment by Graph matching for Multi-Modal 3D Object Detection. ArXiv. /abs/2310.08261
